Tester un contacteur chauffe-eau permet de garantir le bon fonctionnement de votre système de production d'eau chaude. Pour un diagnostic précis, utilisez un multimètre réglé en tension alternative (AC) afin de mesurer la continuité et la tension aux bornes du contacteur. La vérification concerne notamment la bonne alimentation électrique et la réponse du contacteur au passage en heures creuses, conformément aux recommandations de la norme NF C 15-100.
Symptômes d’un contacteur chauffe-eau défectueux à identifier immédiatement
Le dysfonctionnement d’un contacteur jour/nuit se manifeste généralement par un chauffe-eau qui ne s’enclenche pas en mode automatique et reste uniquement en mode marche forcée. L’absence de tension mesurable à la sortie du contacteur via un voltmètre est aussi un signal fort d’anomalie. Un autre signe fréquent est que le contacteur ne revient pas en position automatique après la fin des heures creuses, ce qui impacte le fonctionnement normal et la consommation électrique.
Tests essentiels à pratiquer pour valider le fonctionnement du contacteur

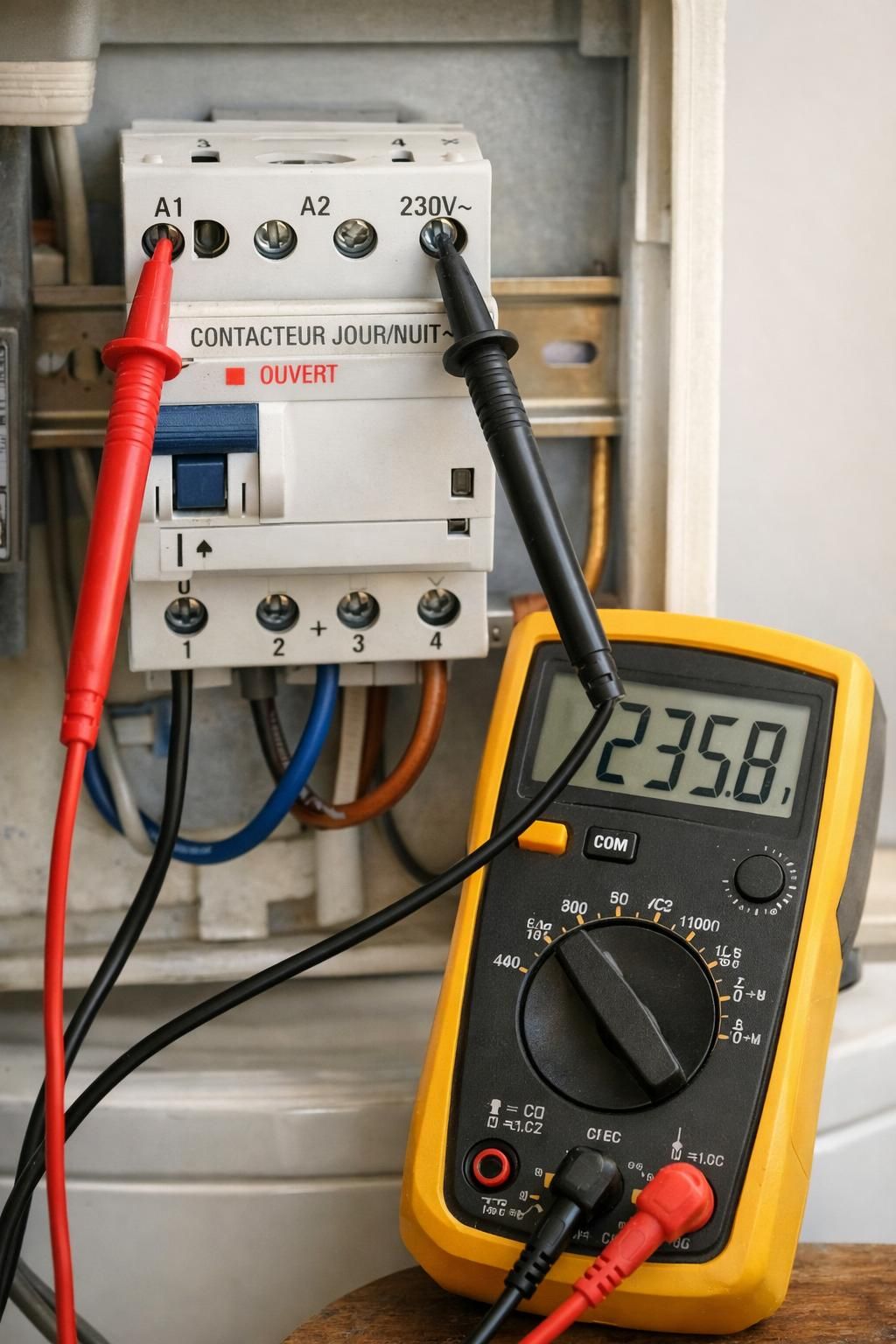

Commencez par couper l’alimentation électrique au niveau du disjoncteur général pour assurer la sécurité électrique. Ensuite, positionnez votre multimètre sur le calibre voltage alternatif 230 V et mesurez la tension aux bornes du contacteur pendant les heures creuses pour vérifier la présence de l’impulsion EDF.
Passez ensuite le contacteur en mode marche forcée pour contrôler si le chauffe-eau réagit correctement. Enfin, pour vérifier la bobine du contacteur, assurez-vous que le dispositif s’enclenche automatiquement en position automatique en fonction des heures creuses. L’absence de clic ou d’alimentation indique une bobine possiblement défectueuse.
Différences de procédures selon les marques courantes et conseils techniques pour un test fiable
Selon que le contacteur soit de marque Legrand, Schneider Electric ou Hager, les bornes peuvent légèrement différer, mais le principe reste identique : contrôler la tension d’alimentation et la continuité de la bobine. Consultez toujours la documentation technique spécifique au modèle pour une identification précise des bornes de test.
Pour maximiser l’efficacité du test, réalisez la mesure durant une plage horaire d’heures creuses, moment où le contacteur devrait naturellement se commuter. Un défaut d’impulsion EDF signifie peut-être un dysfonctionnement du compteur ou du circuit de téléinformation, ce qui nécessite un diagnostic plus poussé.
Règles de sécurité et bonnes pratiques avant toute intervention
Une intervention sur le contacteur doit impérativement s’effectuer hors tension. Coupez le disjoncteur général et vérifiez l’absence de tension électrique avec un vérificateur avant toute manipulation. L’usage de gants isolants et d’un multimètre calibré garantit une mesure fiable et évite tout accident. En cas de doute sur la configuration ou le diagnostic, faire appel à un professionnel qualifié est recommandé.
Cas pratique : interprétation des mesures pour décider d’une réparation ou d’un remplacement
Si le multimètre indique une tension proche de 230 V sur l’alimentation et qu’aucune tension n’est mesurée à la sortie du contacteur en mode automatique, la bobine ou le mécanisme interne du contacteur est suspect. En revanche, si la tension est absente dès l’entrée, cela peut indiquer un problème d’alimentation électrique en amont, incluant le disjoncteur dédié voir détails sur disjoncteur chauffe-eau.
Dans le cas où le contacteur fonctionne uniquement en marche forcée, le problème réside souvent au niveau de la bobine ou de l’impulsion EDF. Le remplacement se justifie si le test de continuité de la bobine est négatif ou si le contacteur ne réagit plus aux commandes automatiques.
Pour comprendre précisément comment réaliser un branchement correct, reportez-vous à notre guide détaillé sur brancher un contacteur chauffe-eau.
Comment savoir si mon contacteur chauffe-eau est défectueux ?
Les signes sont l'absence de chauffe en mode automatique, un fonctionnement uniquement en marche forcée, ou aucune tension détectée avec un multimètre aux bornes du contacteur.
Quel outil utiliser pour tester un contacteur jour/nuit ?
Un multimètre réglé en mode voltmètre alternatif (230 V AC) permet de mesurer la tension et de tester la continuité de la bobine efficacement.
Quelle précaution avant de tester le contacteur ?
Toujours couper l'alimentation au disjoncteur général, vérifier l'absence de tension avec un vérificateur, et porter des équipements de protection adaptés.
Que faire si le contacteur ne reçoit pas d’impulsion EDF ?
Cela peut indiquer un problème au niveau du compteur ou du circuit téléinformation, nécessitant un diagnostic approfondi.
Le contacteur fonctionne uniquement en marche forcée, est-ce normal ?
Ce signe révèle souvent un dysfonctionnement qui empêche le passage automatique, souvent lié à la bobine ou à l'impulsion électrique.
