Pour brancher une prise TV ou une antenne murale, il faut un câble coaxial de type VATC17 ou VATC19, un connecteur de type F, et respecter une isolation rigoureuse entre l’âme centrale et le blindage. Le signal TV optimal se situe entre 60 et 75 dBµV, et la fixation murale doit être soignée pour garantir une bonne réception. La qualité de l’installation antenne détermine la stabilité du signal et évite les pertes ou interférences.
Les fondamentaux du branchement d’une prise TV et antenne murale

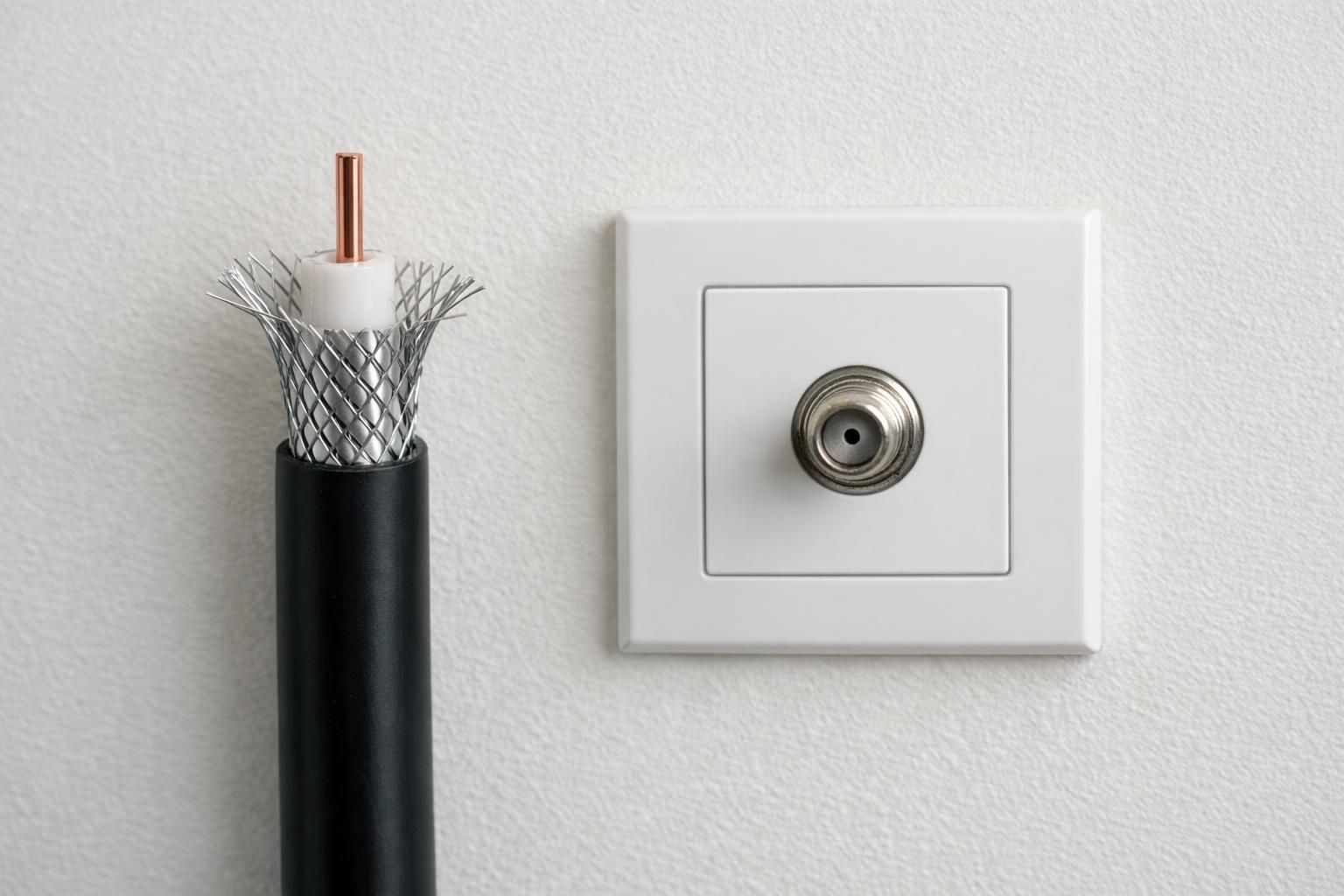

Le branchement d’une prise TV murale repose principalement sur un bon raccordement du câble coaxial. Ce câble est constitué d’une âme centrale en cuivre qui transporte le signal, entourée d’un matériau isolant (diélectrique), puis d’un blindage métallique en tresse qui assure la protection contre les parasites électromagnétiques. La qualité du branchement dépend de la séparation correcte de ces éléments et de leur connexion aux bornes dédiées.
Pour une réception TV performante, il est crucial d’utiliser une prise murale de type F, recommandée pour les fréquences allant jusqu’à 1 GHz, notamment avec la TNT ou les signaux satellite. Contrairement aux prises IEC standard, les prises F assurent un meilleur contact et une moindre atténuation du signal, ce qui est capital si plusieurs téléviseurs sont connectés via une installation antenne distribuée.
Préparation du câble coaxial pour un branchement efficace
Avant de connecter le câble coaxial à la prise TV ou antenne murale, il faut préparer soigneusement le câble afin d’isoler efficacement l’âme centrale du blindage. L’opération se fait ainsi :
- Utiliser un dénudeur spécial câble coaxial pour retirer environ 9 mm de gaine extérieure sans endommager la tresse.
- Replier la tresse blindée sur la gaine pour assurer la continuité du blindage et la fonction de masse.
- Enlever 8 à 9 mm d’isolant plastique autour de l’âme centrale en cuivre en veillant à ne pas l’abîmer.
- Vérifier qu’aucun brin du blindage ne touche l’âme centrale, ce qui provoquerait un court-circuit du signal TV.
Cette préparation garantit une installation sûre, sans pertes ni interférences, et optimise la qualité de réception TV.
Comment brancher le câble coaxial sur une prise TV ou antenne murale
Selon le modèle de prise, la connexion peut légèrement varier. Pour une prise de type F (fréquemment utilisée), la procédure est la suivante :
- Insérer d’abord l’âme centrale dans le logement prévu, jusqu’à la butée.
- Rabattre la tresse blindée sur la gaine extérieure pour assurer le bon contact avec la masse.
- Visser ou clipser la prise sur le câble, en évitant de pincer l’âme centrale pour ne pas altérer la transmission du signal.
- Fixer la prise TV sur la boîte d’encastrement à l’aide des vis fournies, sans serrer excessivement.
Pour d’autres types comme les prises coaxiales à languettes (Arnould, Legrand), il faut insérer la languette métallique entre l’isolant et la tresse pour maintenir un contact optimal. En rénovation, une prise Hager à visser demande un dénudage précis à 5,5 mm et 18,5 mm pour un bon raccordement.
Bonnes pratiques et précautions pour l’installation d’une prise TV murale
L’installation commence par tirer un câble coaxial conforme (type VATC17 pour les longues distances, ou VATC19 en rénovation), en évitant les courbures serrées qui détériorent la qualité du signal. Le cheminement doit respecter les normes NF C 15-100 pour le courant faible.
La fixation murale doit utiliser une boîte d’encastrement standard de 40 ou 50 mm adaptée à la prise TV. Le choix d’un emplacement proche du téléviseur limite la longueur de câble et évite une atténuation inutile du signal. Si la distance entre l’antenne et la prise dépasse 30 mètres, un amplificateur TV est recommandé pour compenser la perte du signal.
Dans les installations où plusieurs prises sont reliées à la même antenne murale, l’emploi d’un répartiteur ou d’un amplificateur évite les pertes cumulées. La première prise du circuit reçoit donc un signal atténué afin que la réception soit homogène sur toutes les prises TV.
Éviter les erreurs courantes lors du branchement d’une prise TV
Plusieurs défauts nuisent à la qualité du signal TV :
- Dénuder excessivement le câble coaxial, ce qui fragilise le blindage et crée des parasites.
- Oublier de raccorder correctement le blindage, empêchant le retour de masse.
- Pincer ou écraser l’âme centrale, entraînant une perte partielle ou totale du signal TV.
- Laisser des fils effilochés de la tresse toucher l’âme centrale, générant un court-circuit.
- Positionner la prise trop loin du téléviseur, ce qui augmente notablement l’atténuation du signal.
Ces erreurs peuvent être détectées par un contrôle visuel rigoureux ou à l’aide d’un testeur de câble coaxial si disponible. Une installation correcte optimise aussi la longévité et réduit les besoins en dépannage.
Amplificateurs et répartiteurs pour une distribution efficace du signal TV
Lorsque plusieurs téléviseurs sont connectés à la même antenne murale, un amplificateur TV peut s’imposer pour maintenir la qualité du signal TV. Chaque prise nécessite un niveau d’atténuation spécifique selon sa position dans la chaîne :
- La première prise voit un signal plus atténué pour éviter les surcharges.
- Les prises intermédiaires ont une atténuation modérée.
- La dernière prise doit recevoir un signal suffisamment amplifié pour compenser les pertes.
Le distributeur ou amplificateur garantit une réception stable sur tous les postes, indispensable en 2026 où la qualité d’image HD est devenue la norme.
L’installation doit toujours respecter les prescriptions normatives (NF C 15-100, édition 2015 ou ultérieure) et intégrer des matériels marqués CE conformes aux standards européens.
Si votre installation électrique est ancienne ou si vous souhaitez optimiser plus globalement votre consommation, vous pouvez vous renseigner sur les solutions efficaces pour réduire votre facture d’électricité ou découvrir les innovations en panneaux solaires et économie d’énergie.
Sécurité et maintenance de l’installation antenne murale et prise TV
Toute intervention sur le tableau électrique ou circuits associés doit être effectuée hors tension, le disjoncteur général coupé et contrôlé avec un vérificateur de tension. En cas de doute, le recours à un professionnel garantit la conformité et la sécurité de votre installation.
Une bonne installation assure non seulement la qualité de réception mais évite également des risques de dysfonctionnements liés à un câblage incorrect ou une prise défectueuse.
Puis-je utiliser n’importe quel type de câble coaxial pour la prise TV ?
Non. Il est important d’utiliser un câble coaxial de qualité, type VATC17 ou VATC19, spécialement conçu pour la réception TV, afin de garantir un signal optimal sans atténuation excessive.
Quelle est la différence entre une prise TV classique et une prise satellite ?
La prise TV classique est destinée aux signaux terrestres (TNT), tandis que la prise satellite (type F) supporte des fréquences plus élevées nécessaires à la réception par parabole.
Faut-il un amplificateur si j’ai plusieurs prises TV ?
Oui, pour plus de deux ou trois prises, un amplificateur compense les pertes de signal dues à la distribution et garantit une qualité homogène sur chaque poste.
Peut-on brancher un décodeur TV directement sur l’antenne sans prise murale ?
Oui, mais ce n’est pas recommandé : le câble est plus exposé aux dommages et le résultat est moins esthétique. La prise murale protège et facilite la connexion.
Quelle distance maximale entre l’antenne et la prise TV ?
Idéalement moins de 30 mètres. Au-delà, il faut installer un amplificateur pour compenser la perte de signal causée par la longueur du câble.
