Pour brancher un contacteur pour chauffe-eau électrique, il faut connecter correctement le circuit de puissance et le circuit de commande en respectant les sections de câbles normalisées (2,5 mm² pour puissance, 1,5 mm² pour commande). Le contacteur se place après un disjoncteur 20 A dédié pour la puissance et un disjoncteur 2 A pour la commande, selon la norme NF C 15-100. Le fil pilote du compteur Linky alimente la bobine du contacteur (bornes A1 et A2) pour activer l'alimentation du chauffe-eau aux heures creuses et ainsi optimiser la consommation électrique.

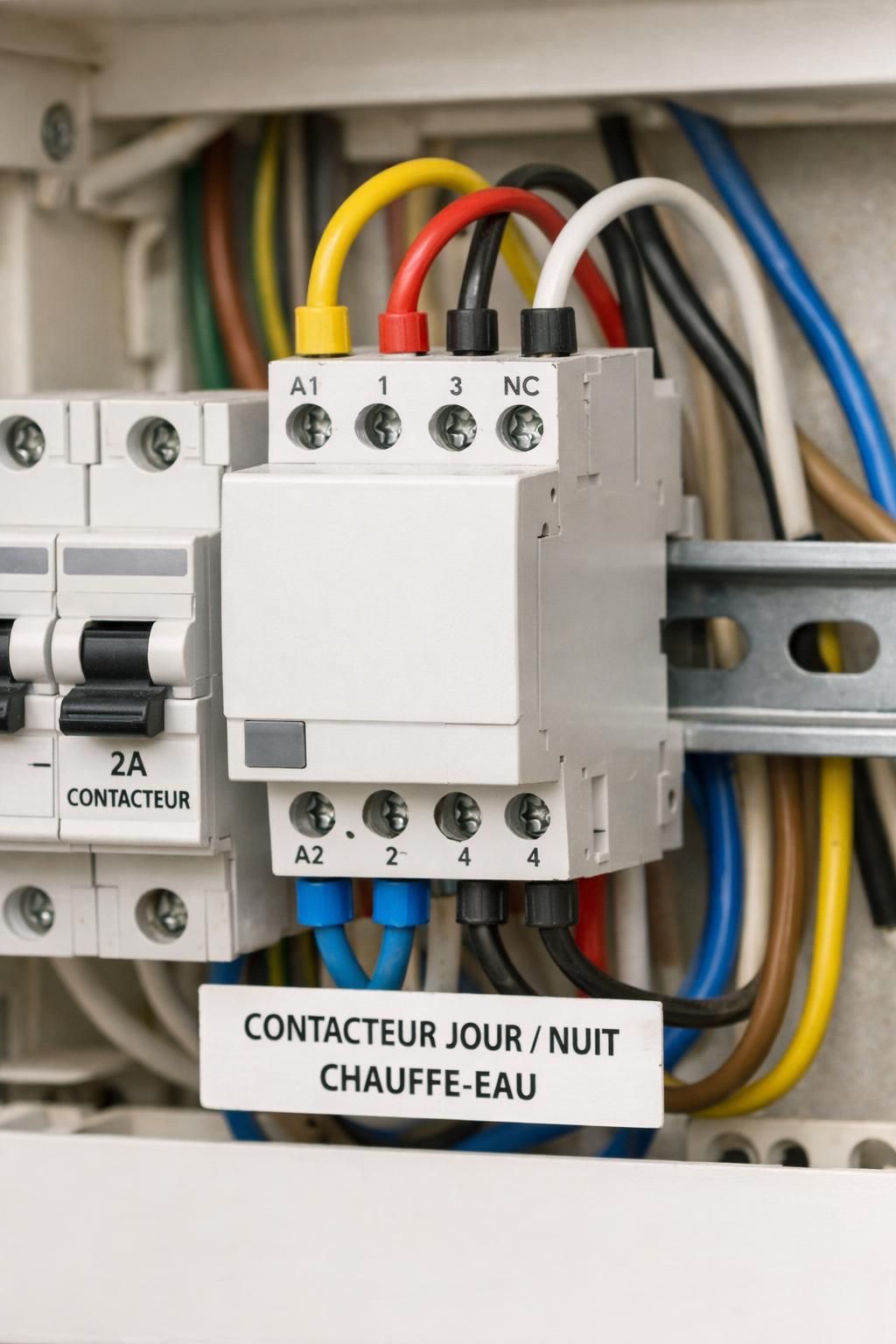

Branchement électrique du contacteur jour/nuit pour chauffe-eau
Le contacteur jour/nuit est un relais électromécanique qui contrôle automatiquement l’alimentation du chauffe-eau aux heures creuses. Son branchement nécessite une attention particulière pour garantir la sécurité électrique et le bon fonctionnement de l’installation.
La partie puissance du circuit alimente le ballon d’eau chaude via les bornes 1, 2, 3 et 4 du contacteur. La phase issue d’un disjoncteur 20 A (calibre adapté pour un chauffe-eau de 3 000 W) est raccordée à la borne 3. Le neutre, en câble de 2,5 mm², passe par la borne 1. La sortie vers le chauffe-eau est connectée sur les bornes 2 (neutre) et 4 (phase), alimentant ainsi l’appareil uniquement pendant les heures creuses.
La commande du contacteur s’effectue par le fil pilote provenant du compteur Linky, raccordé à un disjoncteur 2 A et connecté aux bornes A1 et A2. La borne A1 reçoit la phase de commande (fil pilote) et la borne A2 le neutre en 1,5 mm². Ce circuit assure l’activation du contacteur sur réception du signal heures creuses envoyé par le fournisseur d’électricité.
Le respect des sections de câbles garantit la sécurité et l’efficacité de l’installation, conformément à la norme NF C 15-100 (édition 2015). En cas de doute, le recours à un professionnel qualifié est recommandé pour éviter tout risque d'accident électrique.
Étapes précises pour le branchement du contacteur chauffe-eau
Le branchement suit un processus rigoureux en 6 étapes :
- Couper l’alimentation générale en désactivant le disjoncteur principal pour assurer la sécurité électrique.
- Fixer le contacteur sur un rail DIN du tableau électrique, idéalement à proximité du disjoncteur du chauffe-eau.
- Relier la phase de puissance au disjoncteur 20 A, puis à la borne 3 du contacteur, avec un câble 2,5 mm² rouge pour la distinction.
- Raccorder le neutre de puissance de la borne 1 du contacteur vers le neutre du circuit chauffe-eau, câble bleu 2,5 mm².
- Brancher la sortie vers le chauffe-eau sur les bornes 2 (neutre) et 4 (phase) du contacteur, respectant notamment la couleur et la section des câbles.
- Installer le circuit de commande en raccordant le fil pilote provenant du compteur Linky sur la borne A1 via un disjoncteur 2 A, et le neutre sur la borne A2, en câble 1,5 mm².
Enfin, vérifier toutes les connexions, serrer les bornes, puis rétablir l’alimentation électrique pour tester le bon fonctionnement du contacteur.
Sécurité et fonctionnement du contacteur jour/nuit
Le contacteur jour/nuit se déclenche automatiquement sur réception du signal heures creuses, optimisant ainsi l’alimentation du chauffe-eau. En marche forcée (position I ou 1), il peut être activé manuellement pour chauffer à tout moment. La position 0 coupe totalement l'alimentation, utile en cas de maintenance.
Il est essentiel d’utiliser un disjoncteur 20 A pour protéger la ligne de puissance du contacteur et un disjoncteur 2 A dédié à la commande, afin d’assurer la protection contre les surintensités. Pour une installation conforme, consultez aussi les détails sur le calibre du disjoncteur pour chauffe-eau et sur la protection générale du chauffe-eau.
Dépannage et contrôle du bon fonctionnement du contacteur
Pour s’assurer que le contacteur fonctionne correctement, plusieurs tests simples sont possibles :
- Vérifiez que le contacteur commute entre les positions auto, marche forcée et arrêt.
- Contrôlez que le chauffe-eau chauffe uniquement pendant les plages heures creuses définies par votre contrat électrique.
- En cas de bruits inhabituels ou de non-activation, vérifiez l’état des contacts et la continuité électrique au multimètre.
- Testez la résistance entre les bornes pour détecter un circuit ouvert ou un court-circuit.
- Dans le doute, faites appel à un électricien certifié qui pourra diagnostiquer précisément les défauts éventuels.
L’intervention sur un circuit électrique doit toujours être réalisée hors tension, avec le disjoncteur général coupé et une vérification à l’aide d’un détecteur de tension. La mise en conformité de l’installation électrique, notamment pour un chauffe-eau, garantit la sécurité et peut être validée par un professionnel.
Principales erreurs de branchement à éviter sur un contacteur chauffe-eau
Deux erreurs reviennent souvent lors du câblage :
- Inversion phase/neutre sur la commande (bornes A1 et A2) : cela empêche le contacteur de fonctionner correctement et peut causer des risques de mise sous tension inopinée.
- Omission du pont entre la phase alimentation et la commande : sans ce pont, le contacteur n’est jamais alimenté en commande, même avec un signal d’impulsion, et reste inactif.
Respecter scrupuleusement les couleurs des fils (rouge pour phase, bleu pour neutre) facilite le contrôle et la maintenance ultérieure.
Peut-on installer un contacteur jour/nuit sans option heures creuses ?
Oui, le contacteur peut être câblé même sans abonnement heures creuses, mais il fonctionnera généralement en mode manuel, limitant ainsi les économies d’énergie potentielles.
Quel disjoncteur protéger pour un contacteur chauffe-eau ?
Il faut prévoir un disjoncteur 2 A pour la commande du contacteur et un disjoncteur 20 A pour la partie puissance qui alimente le chauffe-eau.
Comment s’assurer du bon fonctionnement du contacteur ?
Tester la continuité électrique et la réponse aux impulsions du fil pilote, contrôler que le chauffe-eau chauffe bien uniquement pendant les heures creuses, et vérifier les signaux lumineux du contacteur.
Quels sont les risques en cas de mauvais branchement ?
Un câblage incorrect peut provoquer des déclenchements intempestifs du disjoncteur, un fonctionnement en marche forcée, ou un non-fonctionnement du chauffe-eau, avec des risques potentiels pour la sécurité.
