Pour un chauffe-eau électrique branché en heures creuses, le contacteur adapté est un modèle 25 A à bobine 230 V, capable de supporter une puissance jusqu’à 5 500 W et compatible avec les heures pleines/creuses (HP/HC). La norme NF C 15-100 impose un disjoncteur chauffe-eau dédié, généralement 20 A et un câble de section 2,5 mm². Le guide choix contacteur privilégie un relais thermique pour protéger l’appareil des surcharges et optimiser l’économie énergie chauffe-eau.
Caractéristiques techniques du contacteur chauffe-eau pour heures creuses
Le contacteur pour chauffe-eau HP/HC est conçu pour commuter automatiquement l’alimentation électrique lors des plages heures creuses, permettant une réduction significative sur la facture d’électricité. La puissance maximale couramment supportée est de 5 500 W, ce qui correspond à un courant nominal de 25 A sous 230 V.
Le choix du contacteur chauffe-eau dépend principalement :
- De la puissance du chauffe-eau (en watts)
- De la capacité du disjoncteur dédié
- De la compatibilité avec la téléinformation EDF (contacteur heures creuses)
- De la présence d’un relais thermique pour la protection contre les surcharges

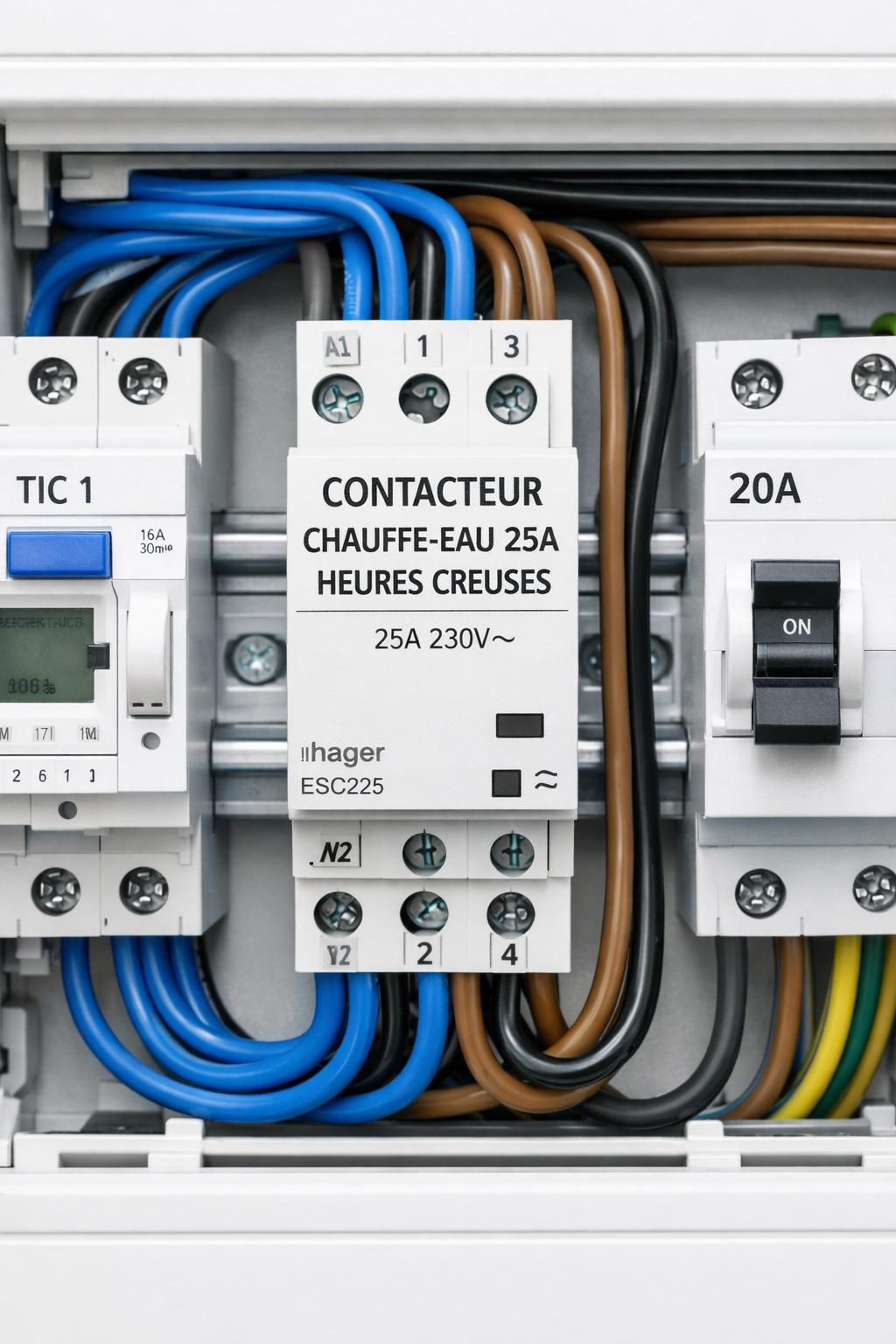

Les modèles standard comme ceux chez Legrand, Hager ou Schneider intègrent une bobine 230 V facile à intégrer dans un tableau électrique résidentiel. Le disjoncteur chauffe-eau associé est souvent un 20 A courbe C, mais peut monter à 25 A pour les appareils puissants, avec un câblage en 2,5 mm² pour assurer une sécurité optimale.
Installation du contacteur jour/nuit : étapes clés et schéma de câblage
L'installation d'un contacteur HP/HC requiert plusieurs étapes essentielles. La phase (fil marron) arrive sur la borne L, tandis que le neutre (bleu) se branche directement au chauffe-eau sans passer par le contacteur, afin d’éviter toute coupure du neutre. Le contacteur agit sur la phase pour alimenter l’appareil uniquement pendant les plages heures creuses, conformément à la téléinformation.
Étapes chronologiques :
- Coupure de l’alimentation générale
- Branchement phase sur la borne L du contacteur
- Connexion de la sortie contacteur (2 ou 4 selon modèle) vers le chauffe-eau
- Raccordement de la bobine 230 V sur la sortie téléinformation du compteur
- Contrôle et vérification des connexions avec un voltmètre
La durée d’intervention moyenne est de 2 à 3 heures, incluant la pose, raccordement et mise en service conformes à la norme NF C 15-100.
Disjoncteur chauffe-eau et relais thermique : protection et normes en vigueur
Le disjoncteur spécifique pour chauffe-eau est obligatoire pour protéger le circuit contre les surcharges et courts-circuits. Le calibre standard est de 20 A pour une puissance jusqu’à 4 600 W, mais pour un chauffe-eau puissant jusqu'à 5 500 W, un calibre 25 A est requis.
Un relais thermique intégré au contacteur assure une protection complémentaire en coupant le circuit en cas de surchauffe, évitant ainsi les risques de défaillance prématurée. Ce dispositif est crucial pour maintenir la sécurité et garantir la longévité de l'équipement.
Le tableau électrique doit également comporter un disjoncteur différentiel 30 mA type AC ou A, responsable de protéger les personnes contre les fuites de courant.
Points normatifs et recommandations pour le choix du contacteur heures creuses
La NF C 15-100 édition 2015 impose un contacteur adapté aux charges résistives comme un chauffe-eau, avec un indice de protection IP44 minimum pour assurer la sécurité en environnement domestique. L’appareil doit être marqué CE et conforme aux directives européennes en vigueur.
Un contacteur électromécanique reste la solution privilégiée en raison de sa simplicité et robustesse, bien que les contacteurs électroniques émergent progressivement pour améliorer la précision et réduire la consommation parasite.
Choisir un câble rigide 2,5 mm² pour le circuit chauffe-eau répond aux exigences courantes. En rénovation, il est recommandé de vérifier la présence d’un disjoncteur différentiel 30 mA dans le tableau pour assurer la protection électrique globale.
Toute intervention sur le tableau électrique ou sur un circuit existant doit être réalisée hors tension, disjoncteur général coupé et contrôlé au vérificateur de tension. En cas de doute sur la configuration de l'installation, faire appel à un électricien qualifié.
Pour approfondir le montage du contacteur, visitez notre page dédiée sur brancher contacteur chauffe-eau. Une étude détaillée sur le rôle du disjoncteur spécifique est aussi disponible sur disjoncteur chauffe-eau.
Quel est le calibre recommandé pour un contacteur chauffe-eau ?
Un contacteur 25 A est adapté pour une puissance jusqu’à 5 500 W, selon la norme NF C 15-100. Le disjoncteur doit être calibré à 20 A ou 25 A en fonction de la puissance du chauffe-eau.
Comment fonctionne le contacteur heures creuses ?
Il active l’alimentation électrique du chauffe-eau uniquement pendant les plages tarifaires heures creuses, détectées via la téléinformation sur la bobine 230 V du contacteur.
Peut-on installer un contacteur heures creuses soi-même ?
Sous réserve de connaissances en électricité et en respectant les normes NF C 15-100, il est possible d’installer un contacteur HP/HC. Sinon, faire appel à un professionnel est conseillé.
Pourquoi utiliser un relais thermique sur un contacteur chauffe-eau ?
Le relais thermique protège le chauffe-eau contre les surcharges et évite la surchauffe, prolongeant la durée de vie de l’appareil.
Quelle section de câble choisir pour un chauffe-eau ?
La section 2,5 mm² est standard pour un circuit chauffe-eau alimenté en 20 à 25 A, garantissant sécurité et conformité aux normes.
