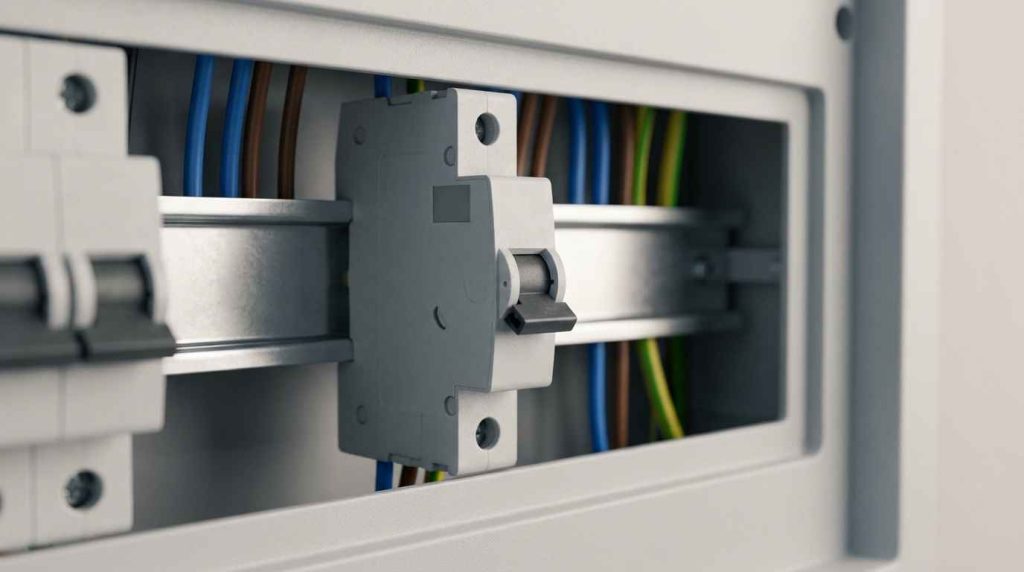

Le tableau électrique est le cerveau de votre installation, et le disjoncteur en est le gardien. Souvent confondu avec le fusible par les néophytes, ce dispositif est pourtant bien plus évolué. Là où le fusible se contente de fondre et doit être jeté après usage, le disjoncteur est un interrupteur électromécanique réarmable capable de détecter les anomalies de courant.
Son rôle est double : assurer la continuité de service en isolant uniquement le circuit défaillant, et surtout, protéger vos biens contre les risques d'incendie liés à la surchauffe des câbles. Pour comprendre comment il sécurise votre habitat ou vos locaux professionnels, il faut se pencher sur son mécanisme interne.
Double protection : thermique et magnétique
Pour qu'une installation soit aux normes, chaque circuit doit être surveillé. Le module intègre deux technologies distinctes pour parer à deux types de menaces bien précises. Si l'on cherchait une définition du disjoncteur technique, on parlerait d'un appareil de connexion capable d'établir, de supporter et d'interrompre des courants.
Voici les éléments à retenir sur le disjoncteur :
- La protection thermique gère les surcharges lentes lorsqu'un trop grand nombre d'appareils sollicitent la ligne ;
- Un bilame interne se déforme sous l'effet de la chaleur générée par le passage du courant ;
- Le mécanisme déclenche l'ouverture du circuit avant que les câbles ne fondent.
En parallèle, la protection magnétique agit comme un réflexe de survie pour l'installation face aux courts-circuits. C'est ce qui se produit lorsque la phase et le neutre entrent en contact direct accidentellement. L'intensité grimpe alors brutalement en une fraction de seconde. Une bobine crée un champ magnétique qui force l'ouverture immédiate des contacts pour éviter l'explosion du matériel ou le départ de feu.
Différencier les types de modules et leurs courbes
Tous les disjoncteurs ne se valent pas. Au-delà de l'ampérage (10A, 16A, 20A, etc.), qui doit être strictement adapté à la section des fils (1,5mm² ou 2,5mm²), il existe des nuances importantes, notamment pour le matériel destiné au secteur tertiaire ou industriel.
On parle alors de "courbe". Dans une habitation standard, vous trouverez principalement des disjoncteurs de courbe C (usage courant). Mais pour des besoins spécifiques, comme le démarrage de moteurs puissants ou de machines-outils qui demandent un fort appel de courant au démarrage sans faire sauter les plombs, on se tournera vers des courbes D.
Il est aussi très important de ne pas confondre ce module avec l'interrupteur différentiel. Ce dernier surveille les fuites de courant vers la terre et protège les personnes, tandis que le disjoncteur protège le matériel et les fils. Les deux sont complémentaires et indissociables dans une armoire moderne.
Où et comment acheter un disjoncteur ?
Remplacer ou ajouter une protection modulaire ne s'improvise pas. Un mauvais calibrage met en danger l'intégralité du bâtiment. Lors de votre achat disjoncteur, la priorité doit être donnée à la fiabilité et au pouvoir de coupure (exprimé en kA).
Pour des installations exigeantes ou une rénovation de qualité, il est recommandé de privilégier des marques reconnues. L'utilisation de gammes professionnelles de disjoncteurs garantit une meilleure longévité des contacts et une sécurité accrue, particulièrement dans des environnements où le réseau est fortement sollicité. Vérifiez toujours la compatibilité des peignes d'alimentation si vous rénovez un tableau existant pour éviter les faux contacts.
Diagnostiquer avant de réarmer
Lorsque la manette s'abaisse, le dispositif a fait son travail. Le réflexe de le remonter immédiatement est une erreur. Il faut d'abord comprendre pourquoi la sécurité s'est activée. Avez-vous branché un appareil de trop ? Y a-t-il une odeur de brûlé ?
Si le disjoncteur refuse de tenir en position haute même après avoir débranché les appareils, le défaut est probablement situé dans la structure même de l'installation (fils dénudés, humidité dans une gaine). C'est une situation qui demande de la méthode. Pour ne pas agir à l'aveugle, il est utile de savoir comment détecter une panne électrique étape par étape, ce qui vous permettra d'isoler le circuit fautif avant de faire intervenir un spécialiste.
