L'interrupteur crépusculaire commande automatiquement un circuit d'éclairage extérieur selon la luminosité ambiante. Il utilise un capteur de lumière pour détecter la baisse de luminosité au crépuscule et allumer les lampes, puis les éteindre à l'aube. Son installation implique l'ajout d'un module dans le tableau électrique, généralement un module rail DIN ou micromodule, et la pose d'une cellule photoélectrique adaptée, garantissant une gestion d'énergie efficace et des économies d'énergie sur la facture électrique.
Fonctionnement et principe de détection automatique de l’interrupteur crépusculaire
L'interrupteur crépusculaire s’appuie sur une cellule photoélectrique, souvent une photorésistance (LDR), sensible à la lumière. En plein jour, sa résistance faible (1-2 kΩ) maintient l’éclairage éteint. Progressivement, à la diminution de la lumière, sa résistance augmente jusqu’à atteindre un seuil prédéfini pour déclencher l’allumage automatique.
Le processus inverse s'opère dès l'aube, coupant l'éclairage. La plupart des modèles permettent de régler ce seuil de déclenchement via un potentiomètre, évitant ainsi les allumages intempestifs dus à des sources lumineuses ponctuelles telles que phares ou éclairages voisins.
Les principaux composants électriques d’un interrupteur crépusculaire
Le système se compose principalement :
- D'une cellule photoélectrique placée à l'extérieur, orientée de préférence vers le nord pour éviter l’éblouissement direct ;

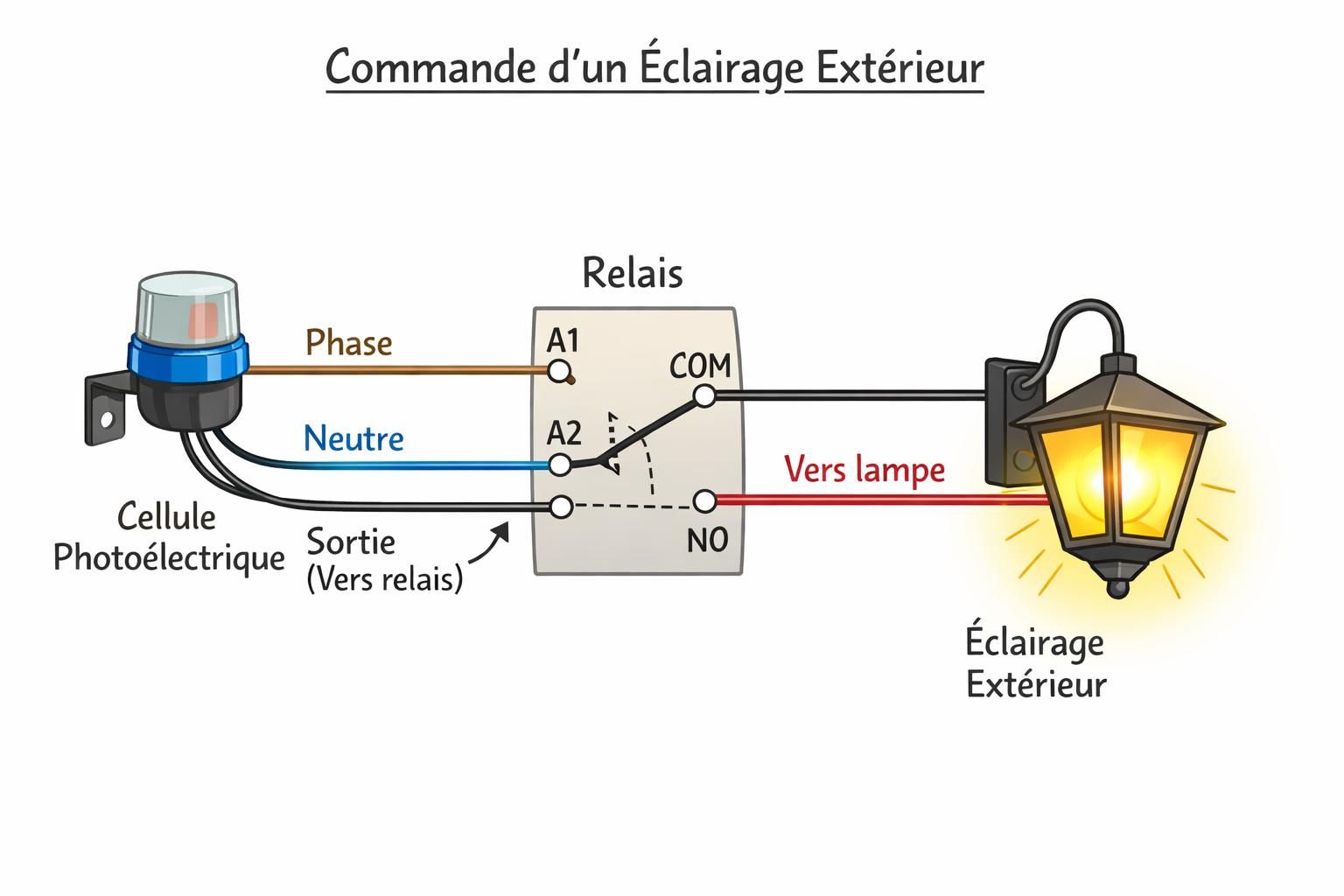

- D’un module de commande (souvent un micromodule ou un module rail DIN) installé dans le tableau électrique, pilotant le circuit d’éclairage via un relais ou contacteur adapté à la charge.
Pour des charges supérieures à 10A, le relais doit être dimensionné en conséquence (exemple : relais 12V bobine, contacts 10A/250V AC). Les modules intègrent aussi une protection contre les surtensions et garantissent la conformité aux normes électriques, notamment NF C 15-100 éd. 2015.
Installer un interrupteur crépusculaire extérieur : précautions
L'installation nécessite le raccordement de l'interrupteur crépusculaire entre le disjoncteur secteur et la ligne d’éclairage extérieur. La cellule photoélectrique est raccordée au module via un câble blindé de plusieurs mètres, évitant ainsi toute perturbation électromagnétique. Attention au positionnement : la cellule ne doit pas être exposée à l'ombre fluctuante ni à des sources lumineuses parasites.
Les travaux comportent le montage dans le tableau électrique (pose du module sur un rail DIN), le passage et le raccordement des câbles jusqu’à la cellule, ainsi que la mise sous tension et les réglages du seuil de détection. La durée d'intervention moyenne pour un électricien est comprise entre 2 et 3 heures, incluant la vérification au vérificateur de tension pour garantir une mise hors tension avant intervention.
Consultez le tutoriel sur l'installation d'interrupteurs pour approfondir les bonnes pratiques électriques.
Avantages d'un interrupteur crépusculaire pour l’éclairage extérieur et la gestion d'énergie
Au-delà du confort offert par un allumage automatique dès la tombée de la nuit, cet interrupteur assure :
- Une économie d'énergie significative en évitant les allumages intempestifs ou prolongés de nuit ;
- Une sécurité renforcée pour les allées et extérieurs, facilitant la circulation et dissuadant les intrusions en simulant une présence ;
- Un maintien conforme aux normes d'éclairage et normes électriques NF C 15-100, notamment dans les lieux publics ;
- La possibilité d’associer un module horaire pour limiter la plage d’allumage (par exemple extinction automatique à 23h).
Différents types de circuits électriques pour interrupteur crépusculaire
Il existe plusieurs architectures selon la complexité et la puissance à commander :
- Montage simple à transistor avec LED — adapté pour signalisations ou petits éclairages, alimenté en basse tension (9V). La LDR pilote directement un transistor NPN (BC548) qui commande la LED ;
- Montage avec relais — le plus courant pour l’éclairage extérieur. Le transistor pilote la bobine du relais, qui commute la charge secteur jusqu’à 2300W (10A × 230V) en toute sécurité, avec une protection diode de roue libre sur la bobine ;
- Montage avec amplificateur opérationnel (AOP) — pour une détection plus précise à seuil réglable. L’AOP compare la tension issue de la LDR avec une référence ajustable. Un condensateur en parallèle atténue les déclenchements intempestifs liés à des éclairs lumineux passagers.
Modules prêts à poser et solutions industrielles pour une installation rapide
Les fabricants proposent des modules certifiés CE, conçus pour se clipser directement sur le rail DIN du tableau électrique. Ils comprennent la gestion automatique et permettent une intégration propre et durable. La cellule photoélectrique se connecte via un câble souvent livré, ce qui facilite l'installation même dans des configurations complexes.
En termes de coût, le prix varie entre 50 € et 200 € selon les modèles et capacités, incluant parfois des fonctions complémentaires telles que minuterie ou programmation horaire.
Comment tester le bon fonctionnement d’un interrupteur crépusculaire ?
Couvrez la cellule photoélectrique avec un tissu opaque pour simuler la nuit : l’éclairage extérieur doit s’allumer en quelques secondes. En exposant de nouveau la cellule à la lumière, le système doit couper l’éclairage rapidement. L’absence de réaction suggère un problème de réglage ou de cellule défectueuse.
Peut-on régler la sensibilité de détection de la cellule photoélectrique ?
Oui, la plupart des interrupteurs crépusculaires intègrent un potentiomètre permettant d’ajuster le seuil de déclenchement de l’éclairage, afin d’éviter les déclenchements intempestifs causés par des sources lumineuses extérieures ponctuelles.
Pourquoi l’éclairage extérieur clignote-t-il parfois ?
Le clignotement indique que la luminosité mesurée est proche du seuil de déclenchement, souvent provoqué par des éclairages parasites ou une mauvaise orientation de la cellule. Un réglage fin du seuil ou un repositionnement de la cellule est nécessaire.
L’interrupteur crépusculaire consomme-t-il beaucoup d’électricité en veille ?
Non, la consommation en veille est faible, généralement inférieure à 2W, entraînant un coût électrique annuel d’environ 3 €. Cette consommation est compensée par les économies réalisées grâce à l’automatisation de l’éclairage.
L’installation de l'interrupteur crépusculaire est-elle accessible aux particuliers ?
La pose d'un interrupteur crépusculaire requiert la manipulation au tableau électrique et le raccordement de la cellule photoélectrique. Pour garantir la sécurité et la conformité aux normes, il est recommandé de faire appel à un électricien qualifié.
