Interrupteur avec voyant lumineux : installation et branchement

Un interrupteur avec voyant lumineux permet d’identifier facilement la position de la commande grâce à un témoin lumineux intégré. Il peut s’agir d’un voyant permanent, allumé en continu entre la phase et le neutre, pour repérer l'interrupteur dans le noir, ou d’un voyant témoin qui s’allume uniquement lorsque la lampe est activée. Pour l’installation, il est indispensable de respecter la sécurité électrique en coupant le disjoncteur général et d’utiliser un schéma électrique conforme à la norme NF C 15-100 (édition 2015), garantissant un câblage correct. Le branchement implique souvent une section de câble en 1,5 mm² pour circuit éclairage et un interrupteur adapté avec bornes pour phase, neutre, retour lampe et terre.

Fonctionnement et types d’interrupteurs à voyant lumineux

Un interrupteur à voyant lumineux permanent est alimenté directement entre la phase et le neutre, ce qui permet au voyant de rester allumé quelle que soit la position du contact d’allumage. Ainsi, on obtient une commande visible même lorsque la lampe est éteinte, idéale pour les couloirs ou escaliers sombres.

Les voyants peuvent également être de type témoin, s’allumant uniquement lorsque l’éclairage est activé, ce qui est pratique pour signaler l’état d’un point lumineux extérieur ou d’un garage. Enfin, certains modèles intégrant un fonctionnement crépusculaire ajustent l’allumage du voyant en fonction de la luminosité ambiante, adaptés aux jardins et entrées.

La commande d’éclairage reliée à ces interrupteurs entre dans la catégorie du simple allumage, où le contact bascule entre ouvert et fermé pour transmettre ou couper la phase vers la lampe. Le câblage se fait généralement en 1,5 mm², répondant aux exigences de la norme NF C 15-100 pour éclairage résidentiel.

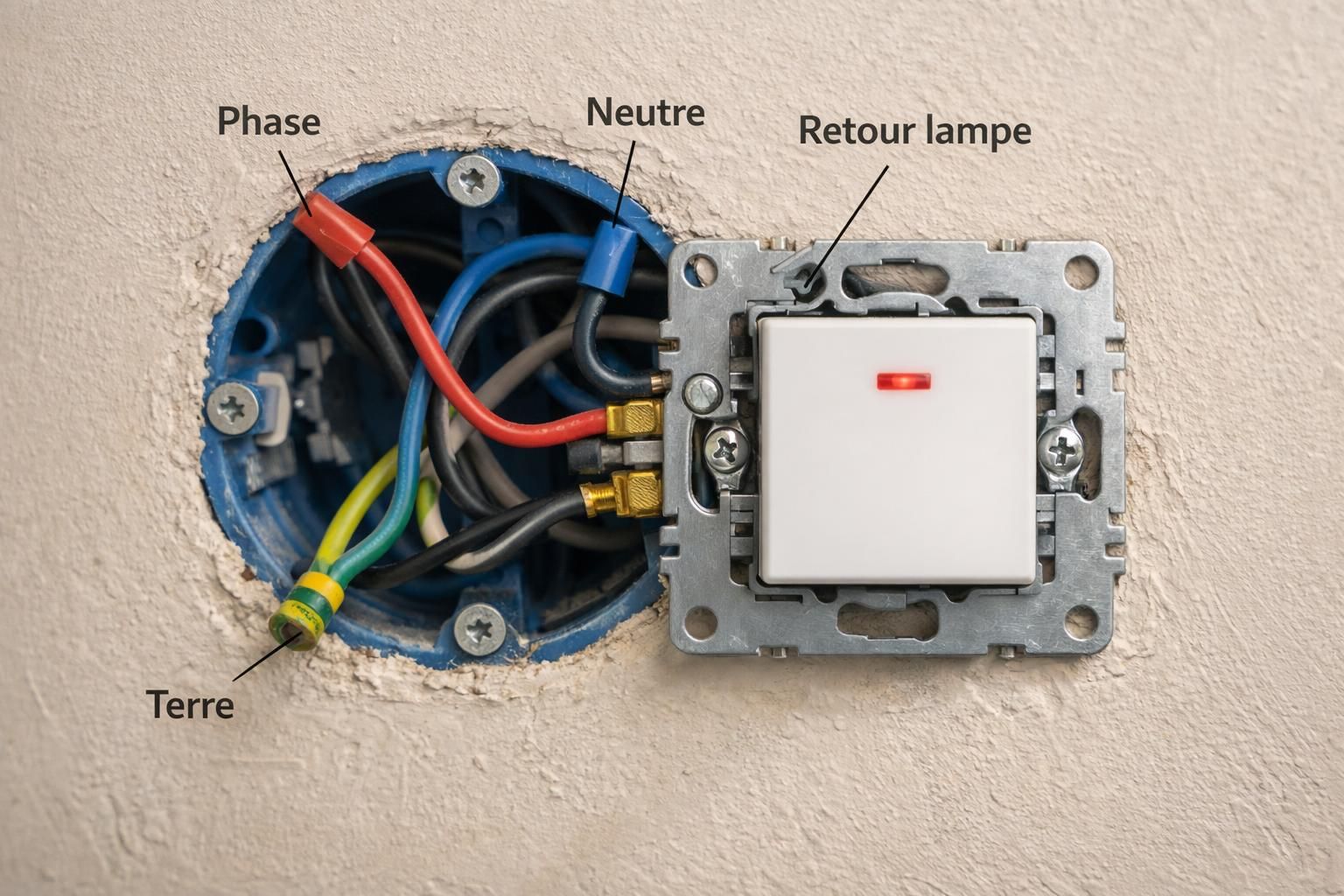

guide complet pour l'installation et le branchement d'un interrupteur avec voyant lumineux, pour un éclairage efficace et sécurisé.

Différences principales entre les types d’interrupteurs à voyant lumineux

Choisir son interrupteur passe par l’identification du type de voyant adapté à l’usage :

  • Voyant lumineux permanent : le voyant est alimenté entre phase et neutre, s’allume en continu, idéal pour repérage rapide nocturne.
  • Voyant témoin : s’allume uniquement avec la lampe, utilisé pour savoir si un point lumineux est en fonctionnement.
  • Interrupteur va-et-vient avec voyant : module permettant un contrôle depuis deux emplacements, très utile dans les escaliers ou grandes pièces.

Étapes concrètes pour le branchement d’un interrupteur avec voyant lumineux

Pour un câblage conforme et sûr, voici les étapes essentielles à respecter :

Avant toute intervention, couper le courant au niveau du disjoncteur principal et vérifier l’absence de tension. Identifier précisément les fils dans le boîtier :

  • Phase (marron ou rouge) : alimente l’interrupteur à la borne "L".
  • Retour lampe : relie l’interrupteur à la lampe, connecté sur la borne numérotée (généralement "1").
  • Neutre (bleu) : alimente en continu le voyant du type permanent, raccordé à la borne "N" si présente.
  • Terre (vert-jaune) : raccordée à la borne de terre pour assurer la sécurité.

Le câblage du voyant se fait suivant le modèle : pour un voyant permanent, il doit être alimenté entre phase et neutre ; pour un voyant témoin, il est connecté en série avec le circuit d’éclairage. Cet aspect est fondamental pour un fonctionnement conforme et sûr.

Une fois les connexions réalisées, il faut fixer l’interrupteur dans le boîtier d’encastrement et remettre le courant pour tester le fonctionnement. Le voyant doit s’allumer selon son type de fonctionnement : en continu pour un voyant permanent, uniquement en allumage pour un témoin.

Conseils pratiques pour un câblage propre et fiable

Respecter la section 1,5 mm² pour les circuits d’éclairage et vérifier la bonne isolation des connexions est primordial pour éviter tout risque de court-circuit. L’utilisation d’un interrupteur de marque reconnue (Legrand, Hager, Schneider) garantit une meilleure fiabilité et conformité aux normes. Pour les installations plus complexes, notamment pour les interrupteurs va-et-vient lumineux, il est conseillé de suivre un schéma électrique détaillé spécifique.

Aspects techniques et précautions normatives pour l’installation d’interrupteurs à voyant lumineux

La norme NF C 15-100 (édition 2015) encadre rigoureusement l'installation électrique résidentielle et impose certaines règles pour garantir la sécurité électrique et la conformité.

En particulier, le voyant doit être correctement raccordé entre la phase et, si nécessaire, le neutre, pour éviter toute fuite de courant pouvant provoquer un déclenchement intempestif des dispositifs différentiels 30 mA. Le câblage doit être exécuté hors tension, avec des outils isolés et en respectant les codes couleurs :

  • Marron ou rouge pour la phase
  • Bleu pour le neutre
  • Vert-jaune pour la terre

Ne pas confondre ces fils est indispensable pour garantir un fonctionnement sécurisé et conforme au référentiel en vigueur. Toute erreur peut entraîner électrocution ou dysfonctionnement du circuit.

Enfin, dans les installations récentes, la présence du neutre dans les boîtiers d’interrupteur est systématique, ce qui facilite le montage des interrupteurs avec voyant lumineux permanent. En revanche, dans les installations anciennes, l’absence de neutre peut limiter le choix des modèles disponibles.

Un démontage et câblage soignés limitent les risques de panne et améliorent la durabilité de l’installation. Pour optimiser cette configuration, il est aussi recommandé de consulter les guides sur le choix du câblage électrique afin d’adapter précisément la section et le type de câble à votre installation.

Points d’attention et erreurs fréquentes à éviter lors du branchement

Les conseils délivrés par les professionnels insistent sur plusieurs points critiques pour éviter les erreurs les plus courantes :

  • Ne jamais travailler sous tension : couper le courant et vérifier l'absence de tension avec un testeur.
  • Identifier correctement les fils en respectant la colorimétrie pour la phase, neutre, terre et retour lampe.
  • Ne pas raccorder le voyant de la même manière selon son type : un voyant permanent et un témoin ont des montages électriques différents.
  • Utiliser du matériel certifié, conforme aux normes (CE, NF), pour garantir performance et sécurité.
  • Bien fixer l’interrupteur dans son boîtier sans forcer le câblage.

Pour un travail maîtrisé, il est souvent conseillé de consulter les guides comme ceux consacrés au branchement des interrupteurs et lampes qui offrent des explications détaillées et mises à jour en 2026.

Quels sont les différents types d’interrupteurs à voyant lumineux ?

Les principaux types sont le voyant lumineux permanent (allumé en continu), le voyant témoin (s’allume avec la lampe) et l’interrupteur va-et-vient avec voyant, qui commande un éclairage depuis deux endroits.

Comment identifier les fils pour brancher un interrupteur avec voyant lumineux ?

Le fil de phase est généralement rouge ou marron, le neutre est bleu, le retour lampe a souvent la couleur de la phase, et le fil de terre est vert-jaune.

Puis-je installer un interrupteur avec voyant lumineux sans fil neutre ?

Oui, mais les modèles sans neutre ont des options limitées et sont généralement plus coûteux. Leur installation est adaptée aux vieilles installations sans neutre au niveau des interrupteurs.

Quelle section de câble choisir pour un interrupteur avec voyant lumineux ?

Une section de câble de 1,5 mm² est standard pour les circuits d’éclairage en maison individuelle, conforme à la norme NF C 15-100.

Quelles précautions de sécurité pour l’installation ?

Coupez toujours le courant au disjoncteur général avant toute intervention, utilisez des outils isolés et vérifiez l’absence de tension avant manipulation.
