Pour installer un interrupteur en saillie sans saignée, il faut choisir un boîtier de pose adapté, généralement en plastique rigide avec un degré de protection IP20 minimum. La fixation se fait par vissage avec chevilles sur un mur dégagé. Le branchement interrupteur nécessite un câble rigide 1,5 mm² ou souple gainé, avec un respect strict du câblage électrique : phase vers borne L, retour lampe sur borne 1 ou 2 selon le type d’interrupteur. La durée moyenne d’installation est de 1 à 2 heures. Cette méthode s’appuie sur la norme NF C 15-100 (édition 2015) qui encadre la pose en saillie sous moulures ou boîtiers dédiés.
Choix du matériel et préparation pour une installation électrique sans saignée

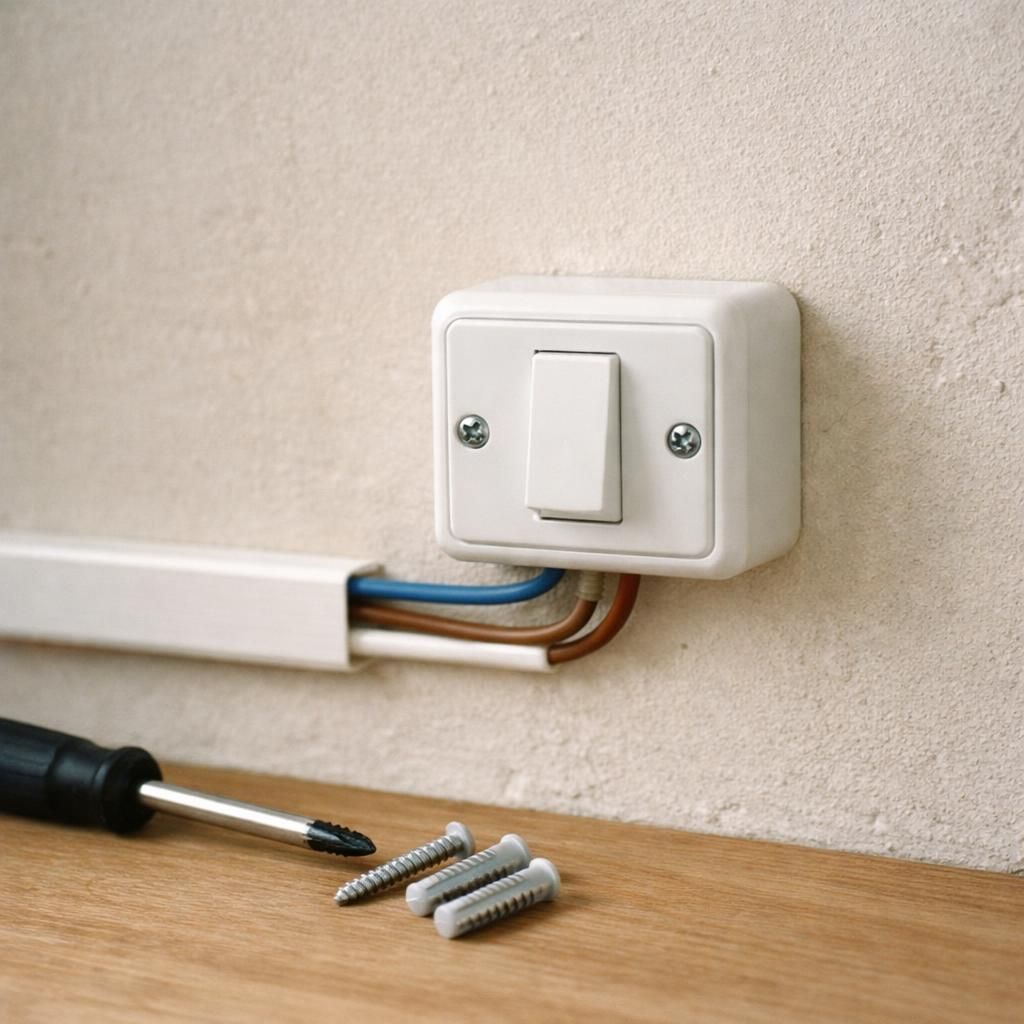

L’installation électrique en saillie facilite la pose sans endommager les murs, idéal pour les surfaces en béton ou les locaux techniques. Un interrupteur en saillie s’appuie sur un boîtier extérieur fixé par vis, compatible avec des câbles de section 1,5 mm² pour un circuit d’éclairage. Les outils installation nécessaires comprennent une perceuse, un tournevis, un détecteur de tension, une pince à dénuder et une boîte à connecter. Les câbles sont acheminés en surface, souvent protégés par des moulures plastiques ou des goulottes certifiées NF, garantissant la conformité et la sécurité électrique.
Le type d’interrupteur standard en saillie est un modèle simple allumage. Avant la pose, il faut couper le disjoncteur général et vérifier l’absence de tension sur le circuit avec un vérificateur.
Branchement interrupteur : étapes et câblage électrique pour pose en surface
Le câblage électrique commence par le dénudage des fils (phase, neutre, retour lampe). Sur un interrupteur simple allumage, le fil de phase (généralement marron ou rouge) est connecté sur la borne L. Le fil allant à la lampe (souvent orange ou gris) se branche sur la borne 1 ou 2. Le neutre n’est pas nécessaire à l’interrupteur simple mais doit rester accessible dans la boîte. L’interrupteur est fixé au mur avec des chevilles adaptées au support. La pose interrupteur en saillie ne nécessite pas d’encastrement ni de saignées, ce qui réduit la durée et la complexité de l’intervention.
Respecter la sécurité électrique est primordial : tout travail sur le circuit doit se faire hors tension, avec un testeur pour s’assurer de la coupure effective.
Adaptations et conseils pour une installation électrique murale sans saignée
Plusieurs configurations sont possibles en fonction des contraintes d’installation. Le choix du boîtier repose sur la nature du mur et l’exposition à l’humidité (IP20 pour intérieur sec, IP44 minimum pour pièces humides). Les moulures ou goulottes permettent un cheminement esthétique du câblage en surface, facilitant aussi les futurs travaux ou remplacements.
La pose en saillie s’adapte aux bâtiments anciens ou aux espaces où le forage est difficile. Pour un interrupteur étanche en saillie, il faut utiliser un boîtier spécifique étanche et des raccords adaptés pour garantir l’étanchéité selon la norme NF C 15-100.
Pour un résultat propre, il est important de mettre en place un chemin de câble rigoureux et d’utiliser des embouts de câble pour éviter l’abrasion sur les fixations.
Sécurité électrique et conformité lors de la pose interrupteur en saillie
L’installation doit impérativement respecter le cadre de la norme NF C 15-100 qui définit les critères de sécurité. L’interrupteur en saillie doit être installé sur une surface plane, propre, et fixée solidement. Le circuit d’éclairage est protégé par un disjoncteur 10 à 16 A selon la puissance des équipements.
Totalement clôturer l’alimentation électrique avant intervention évite tout risque d’électrocution, de même que le respect de la couleur des conducteurs (bleu pour neutre, rouge/marron pour phase). Pour une pose dans des locaux humides, opter pour un matériel IP44 ou IP55 est obligatoire.
Toute intervention sur un tableau électrique ou un circuit existant doit être réalisée hors tension, le disjoncteur général coupé et contrôlé au vérificateur de tension. En cas de doute sur la configuration de l'installation, faire appel à un électricien qualifié.
Quelle section de câble utiliser pour un interrupteur en saillie ?
Pour un interrupteur simple allumage commandant un éclairage, la section standard est de 1,5 mm², conforme à la norme NF C 15-100.
Peut-on installer un interrupteur en saillie dans une salle de bain ?
Oui, mais il faut choisir un interrupteur avec un indice de protection au moins IP44 pour résister à l'humidité selon la norme applicable.
Faut-il un outillage spécifique pour installer un interrupteur sans saignée ?
Les outils de base comme une perceuse, tournevis, pince à dénuder et détecteur de tension suffisent. Aucun outil spécifique n’est nécessaire.
Combien de temps prend la pose d’un interrupteur en saillie ?
En moyenne, compter entre 1 et 2 heures pour une installation complète, incluant la fixation, le câblage et les vérifications.
Peut-on remplacer un interrupteur encastré par un interrupteur en saillie ?
Oui, l’installation en saillie est une bonne alternative quand le mur ne permet pas de faire des saignées. Le boîtier se fixe directement en surface.
