Pour brancher une prise depuis un interrupteur existant, il est essentiel de respecter la norme électrique NF C 15-100 qui impose des circuits distincts pour les prises et l'éclairage. La prise doit être alimentée par un circuit dédié protégé par un disjoncteur de 16 A (1,5 mm² pour 8 prises maxi) ou 20 A (2,5 mm² pour 12 prises maxi), tandis que l'interrupteur commande un circuit d'éclairage. Le branchement consiste à utiliser un fil de phase alimentant l'interrupteur (borne L), un fil de retour lampe, et un câble séparé pour alimenter la prise, sans passer par le retour lampe. Cette configuration garantit une installation électrique sécurisée conforme aux normes électriques en vigueur en 2026.

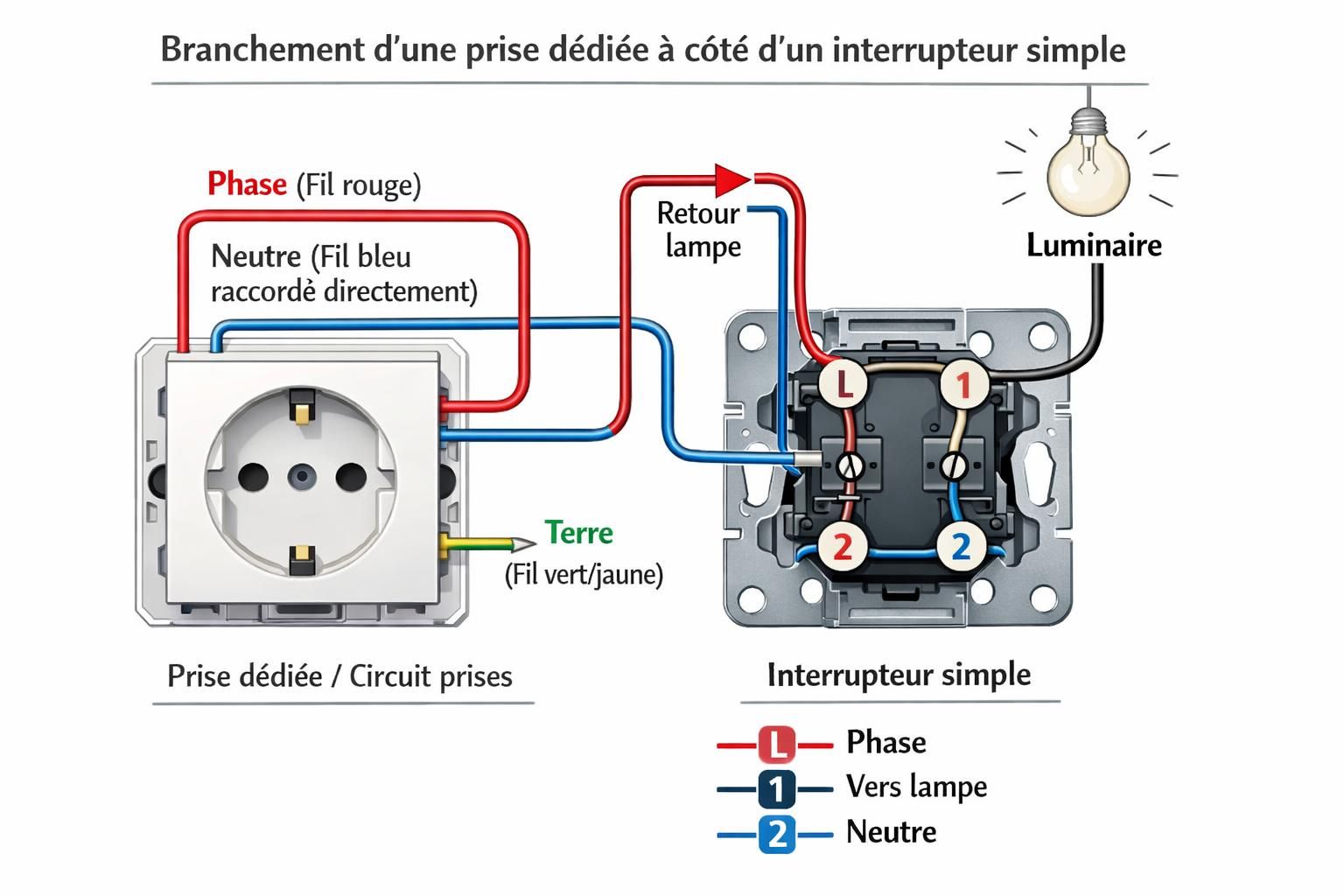

Branchement électrique pour prise et interrupteur : principes et schéma électrique
Dans un circuit traditionnel, l'interrupteur simple reçoit la phase sur la borne L et renvoie le retour lampe vers le luminaire. Le neutre contourne toujours l'interrupteur et rejoint directement la lampe et la prise. Pour ajout d’une prise sur un interrupteur existant, la prise doit rester alimentée sur son circuit de prises, distinct de celui de l’éclairage.
Le câblage respecte les règles suivantes : la phase destinée à la prise est raccordée directement sur sa borne L, sans passer par l'interrupteur. L’interrupteur ne commande que le retour lampe du circuit d’éclairage. Le neutre et la terre sont raccordés directement à la prise via la boîte de dérivation ou le tableau, en conformité avec la norme NF C 15-100.
Le respect cette configuration évite notamment les erreurs fréquentes comme brancher une prise sur le retour lampe de l'interrupteur, ce qui est interdit et dangereux.
Les trois configurations courantes pour brancher prise et interrupteur
1. Appareillage monobloc interrupteur + prise : Un boîtier combiné accueille une prise alimentée par un circuit prises (disjoncteur 16 A en câble 1,5 mm² ou 20 A en 2,5 mm²) et un interrupteur sur circuit éclairage séparé. Chaque circuit est protégé individuellement.
2. Interrupteur simple et circuit prise séparé : La phase arrive sur la borne L de l’interrupteur et le retour lampe part sur le luminaire. La prise est alimentée directement depuis le circuit prises avec neutre et terre indissociables.
3. Interrupteur va-et-vient avec prise indépendante : Les navettes (bornes 1 et 2) relient les deux interrupteurs d’éclairage, tandis que la prise reste raccordée au circuit prises, strictement indépendant.
Matériel et outils indispensables pour un branchement conforme et sécurisé
Pour réaliser ce type d'installation électrique, munissez-vous des outils suivants : tournevis isolés, testeur de tension pour vérifier l’absence de courant, pinces à dénuder, dominos ou bornes automatiques pour faire les raccordements propres, et du matériel conforme aux normes avec marquage CE (appareillage Legrand, Schneider, Hager). Respectez la ségrégation rigoureuse des conducteurs suivant la section définie (1,5 mm² pour éclairage, 2,5 mm² pour prises) pour la sécurité électrique et la durabilité.
Étapes précises pour brancher une prise depuis un interrupteur existant
- Couper l’alimentation générale au tableau via le disjoncteur pour intervenir en toute sécurité.
- Utiliser un testeur de tension pour s’assurer de l'absence de courant sur les fils à travailler.
- Raccorder la phase sur l’interrupteur à la borne L depuis son circuit d’éclairage, conserver la séparation des circuits.
- Installer un câble séparé pour la prise, connecté à un disjoncteur 16 A (câble 1,5 mm²) ou 20 A (2,5 mm²) du circuit prise, en reliant phase sur borne L, neutre sur N, terre sur la borne de protection.
- Fixer l’interrupteur et la prise dans leurs boîtiers encastrés, veiller à bien disposer les fils sans nœud pour éviter la surchauffe.
- Mettre le courant et tester le bon fonctionnement du luminaire et de la prise murale indépendamment par activation de l’interrupteur.
Contexte normatif et précautions techniques pour chaque installation électrique
Selon la norme électrique NF C 15-100 édition 2015 et son actualisation, il est obligatoire en rénovation et en neuf de séparer les circuits prises et éclairage. L’association incorrecte des circuits peut occasionner des déclenchements intempestifs du disjoncteur différentiel 30 mA et des risques d’incendie.
Les interrupteurs ne doivent commander que la phase lumière, le neutre doit rester direct à la lampe. La prise doit impérativement être alimentée sur un circuit prises protégé par un disjoncteur de 16 ou 20 A selon la section, conforme au cahier des charges en vigueur. Le câblage doit être réalisé avec des sections constantes sans mélange.
Pour plus d’informations sur la protection différentielle et son rôle primordial en sécurité électrique, consultez notre article dédié disjoncteur différentiel : rôle. Cette précaution empêche les risques d’électrocution et protège efficacement le circuit.
Erreurs courantes à éviter lors du branchement prise et interrupteur
Le premier piège est de brancher la prise sur le retour lampe de l’interrupteur, ce qui est interdit. Cela implique que la prise serait coupée par l’interrupteur, ce qui contredit les exigences de la norme et diminue la sécurité.
Evitez aussi de mélanger des conducteurs de différentes sections ou calibres de disjoncteurs. Une prise nécessite une section 2,5 mm² minimum et un disjoncteur adapté (16-20 A). Un circuit d’éclairage en 1,5 mm² avec 10 A ne convient pas pour une prise.
Ne négligez pas le raccordement de la terre sur la prise, cette étape est impérative pour la sécurité électrique. Enfin, ne forcez jamais sur les connexions et utilisez toujours des bornes automatiques ou dominos adaptés pour garantir la qualité du contact et éviter tout échauffement.
FAQ : questions courantes sur le branchement d’une prise depuis un interrupteur
Peut-on utiliser un interrupteur va-et-vient pour commander une prise ?
Oui, mais la prise doit rester alimentée par un circuit prises indépendant. Le va-et-vient ne commande que le luminaire via les navettes reliées aux bornes 1 et 2. Respectez la séparation des circuits.
Comment vérifier l’absence de tension avant intervention ?
Utilisez un testeur de tension fiable et vérifiez chaque fil, même après avoir coupé le disjoncteur. En cas de doute, contactez un professionnel.
Quel calibre de disjoncteur pour une prise ajoutée ?
Le circuit prise est obligatoirement protégé par un disjoncteur 16 A avec câble 1,5 mm² (limité à 8 prises) ou 20 A avec 2,5 mm² (pour 12 prises maximum), selon la norme NF C 15-100.
Puis-je brancher une prise depuis un interrupteur existant ?
Oui, à condition que la prise soit alimentée sur un circuit prises indépendant et que l’interrupteur ne commande que le circuit éclairage, conformément aux normes électriques.
Pourquoi est-il interdit de brancher une prise sur le retour lampe ?
Cela coupe le courant de la prise lorsque l’interrupteur est éteint, mettant la sécurité en danger et enfreignant la norme NF C 15-100.
