Ajouter un interrupteur dans une pièce existante nécessite de couper le courant au disjoncteur, d’utiliser un câble 1,5 mm² avec une phase, un neutre et une terre conforme à la norme NF C 15-100 édition 2015, et d’installer un interrupteur adapté (simple ou va-et-vient) avec des bornes automatiques. Le matériel coûte entre 50 et 150 € en DIY, et l’intervention dure généralement 2 à 4 heures, selon l’accès aux câbles. Le respect des couleurs de fils et la connexion sécurisée avec des connecteurs Wago sont indispensables à la sécurité électrique de l’installation.
Pourquoi ajouter un interrupteur dans une pièce existante ?
Améliorer le confort lumineux est la principale raison d’ajouter un interrupteur dans une pièce existante. Par exemple, un couloir ancien ne disposant que d’un seul point de commande peut être modernisé avec un va-et-vient. Julien Lefèvre, artisan expérimenté, souligne que cette modification peut facilement augmenter la valeur du bien immobilier de 2 à 3 %.
La norme NF C 15-100 limite à 8 points d’éclairage par circuit en câble 1,5 mm² protégé par un disjoncteur 16 A. Si vous atteignez cette limite, créer un circuit dédié devient obligatoire.
Matières et outils indispensables pour ajouter un interrupteur dans votre installation électrique
Le choix d’un interrupteur simple ou va-et-vient dépend du besoin : simple allumage avec phase et retour lampe (2 fils), ou va-et-vient nécessitant 3 fils dont 2 navettes. En rénovation, privilégiez toujours des bornes automatiques (IP20 minimum) et des connecteurs Wago 221 plutôt que des dominos pour garantir la sécurité et faciliter le branchement.
Voici la liste du matériel et des outils clés :
- Interrupteur équipé de bornes automatiques;
- Testeur de tension non nucléaire certifié (indispensable);
- Pince à dénuder isolée et tournevis VDE;
- Boîte d’encastrement et gaine ICTA 16 mm (si installation encastrée);
- Connecteurs Wago pour raccordements rapides et sûrs.
Le coût total pour un bricoleur expérimenté varie entre 50 et 150 €, incluant matériel et consommables.

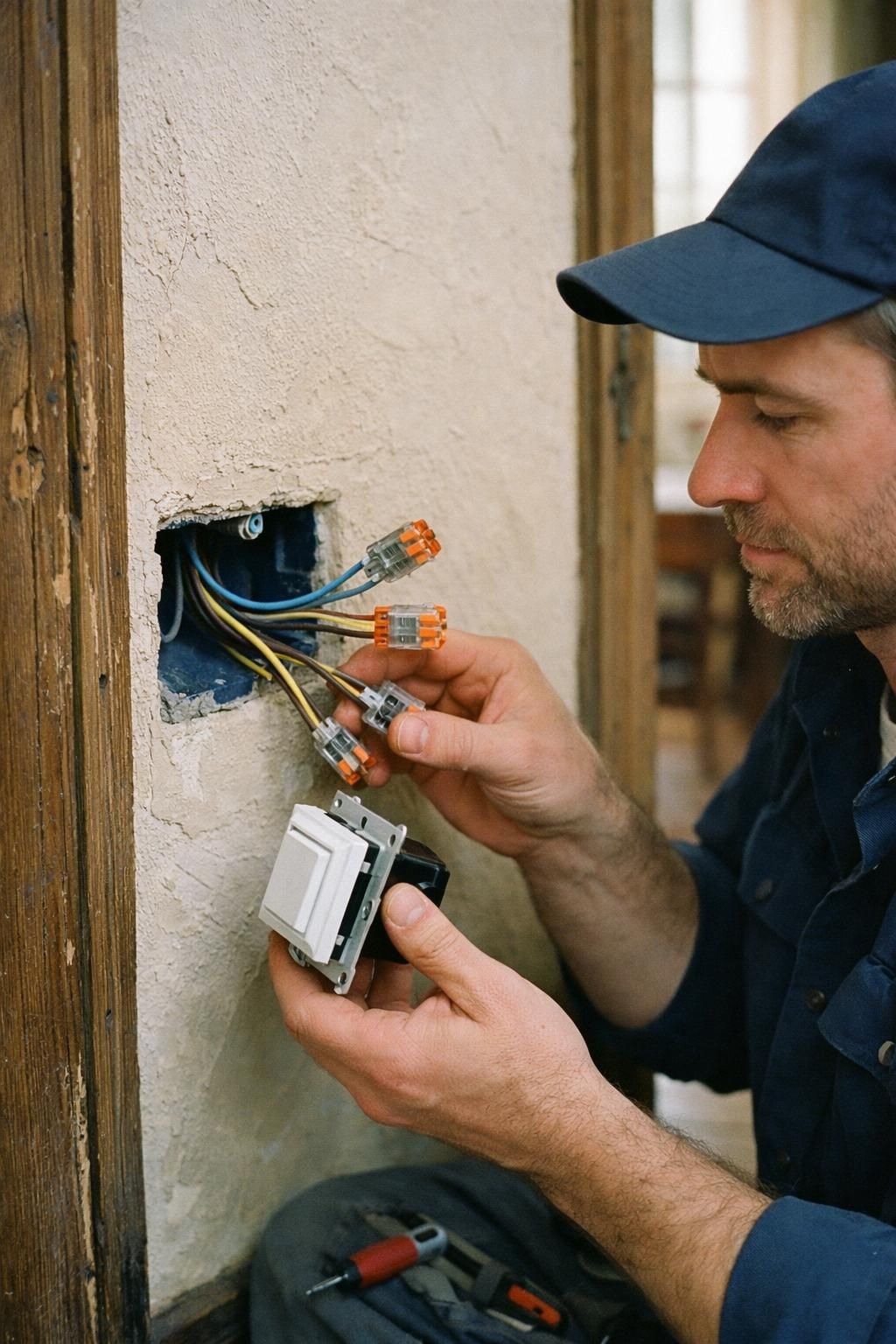

Étapes pratiques pour installer un interrupteur dans une pièce existante
Avant toute intervention, coupez impérativement le courant au disjoncteur général ou, à minima, sur le circuit d’éclairage concerné. Vérifiez l’absence de tension avec un testeur sur la phase et le neutre. Travaillez toujours avec des outils isolés et portez des chaussures adaptées pour limiter les risques. Cette étape est une obligation selon la norme NF C 15-100 et protège de tout accident électrique.
Comprendre le câblage pour un interrupteur simple et un montage va-et-vient
Sur un interrupteur simple, la phase (fils marron) arrive sur la borne L, tandis que le retour lampe (fils gris ou noir) est connecté à la borne de sortie. Le neutre (bleu) ne passe jamais par l’interrupteur mais va directement au luminaire.
Pour un va-et-vient, vous devez tirer un câble à trois conducteurs entre les deux interrupteurs : la phase arrive sur la borne commune (L) du premier interrupteur, les deux fils navettes (gris et noir) relient les bornes intermédiaires et le retour lampe part de la borne commune du second interrupteur jusqu’au luminaire. Un branchement inversé des navettes empêchera tout fonctionnement.
Si vous souhaitez compléter jusqu’à trois points de commande, un permutateur placé entre deux va-et-vient permet d’étendre la commande. Au-delà, un télérupteur devient nécessaire.
Conseils pour éviter les erreurs fréquentes de branchement
Ne jamais couper le neutre, toujours la phase, pour éviter que le luminaire reste sous tension même éteint. Privilégiez une photo avant démontage pour garder le repérage des fils. Assurez-vous que les câbles ont au moins 1,5 mm² de section et que la terre (vert/jaune) est correctement raccordée.
Ne surchargez pas les boîtes de dérivation, et n’oubliez pas de bien serrer toutes les connexions. Enfin, testez le fonctionnement avant de refermer la boîte.
Alternatives au câblage traditionnel : interrupteurs sans fil et modules domotique
Lorsque le passage de câbles est impossible, les solutions sans fil représentent un excellent compromis, notamment en location ou sur murs pleins. Elles utilisent des émetteurs à pile pilotant un récepteur fixé au luminaire ou tableau. Les kits coûtent environ 100 € pour un point lumineux supplémentaire, sans rien percer. Ces systèmes compatibles LED et domotique Zigbee permettent d’intégrer facilement la gestion d’éclairage à distance.
Cette méthode évite d’intervenir sur les circuits et respecte la sécurité électrique. Cependant, elle nécessite de vérifier la compatibilité avec votre installation actuelle.
Toute intervention sur un circuit électrique doit être réalisée hors tension, avec le disjoncteur général coupé et la vérification au testeur de tension. En cas de doute et pour toute modification majeure, contacter un électricien qualifié assure la conformité et la sécurité.
Comment identifier la phase et le retour lampe ?
La phase est généralement un fil marron ou rouge, tandis que le retour lampe est souvent gris ou noir. Utilisez un testeur de tension pour vérifier la phase sur la borne L de l’interrupteur existant, et repérez le fil allant vers le luminaire pour le retour lampe.
Peut-on ajouter un interrupteur en absence de neutre dans la boîte ?
Oui, un interrupteur simple ne nécessite pas de neutre. En revanche, les variateurs ou interrupteurs connectés en demandent un. Dans ce cas, ramener un neutre ou opter pour un interrupteur sans fil est la solution recommandée.
Quelle section de câble utiliser pour le branchement ?
Pour l’éclairage, utilisez du câble en section 1,5 mm², protégé par un disjoncteur 16 A, conformément à la norme NF C 15-100.
Quels risques en cas d’erreur de branchement ?
Couper le neutre au lieu de la phase laisse la lampe sous tension, augmentant les risques d’électrocution. Un mauvais serrage ou des fils découverts peuvent provoquer des courts-circuits et des disjonctions intempestives.
Quand faire appel à un professionnel ?
Si le circuit est saturé, vétuste, ou si vous devez créer un nouveau départ au tableau, un électricien qualifié est indispensable pour garantir la conformité et la sécurité.
