Pour installer et brancher un interrupteur de volet roulant, il faut utiliser un interrupteur inverseur compatible avec le moteur électrique, généralement alimenté en 230 V. Le branchement typique utilise un câble de phase (rouge ou marron), un neutre (bleu), et une terre (jaune/vert) ainsi que deux fils pour le sens de rotation du moteur, souvent marron et noir. La section des câbles recommandée est de 1,5 mm² avec un disjoncteur dédié de 16 A conformément à la norme NF C 15-100. L'installation demande des outils tels qu'un tournevis, un testeur électrique, des gants isolants et du ruban adhésif isolant. La procédure inclut la coupure de l'alimentation, le repérage des fils moteur, leur connexion rigoureuse sur l'interrupteur, et la vérification fonctionnelle après remise sous tension.
Choix de l'interrupteur et reconnaissance des fils pour volet roulant
La commande d'un volet roulant nécessite un interrupteur inverseur filaire, capable d’inverser la polarité à destination du moteur pour commander l’ouverture, la fermeture, et l’arrêt. Ce système utilise un branchement électrique plus complexe que pour un simple interrupteur d’éclairage. Il existe aussi des interrupteurs sans fil, mais le filaire reste le plus courant en résidentiel.
Parmi les fils présents, le bleu correspond toujours au neutre, la phase est rouge ou marron, tandis que les fils marron et noir servent à piloter la montée et la descente du volet. Le jaune/vert est réservé à la terre.
Préalablement à toute intervention, il faut identifier les fils selon leur fonction en se référant au schéma fourni avec l’interrupteur, en photographiant l'ancien montage pour plus de sûreté, et en s’assurant que l’interrupteur est adapté à la puissance et tension du moteur.
Procédure précise pour le branchement électrique de l'interrupteur volet roulant

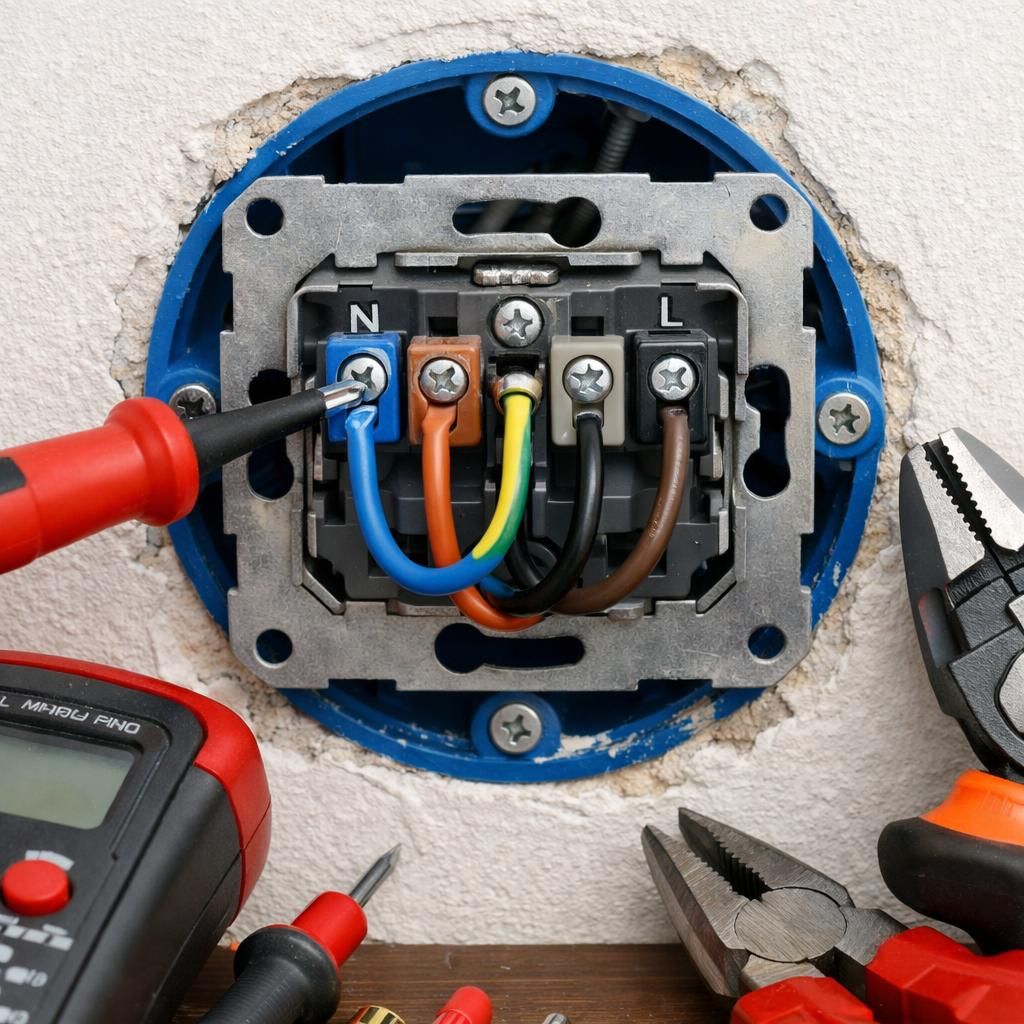

Après coupure de l’alimentation au disjoncteur, il faut dénuder environ 2 cm de câble avec une pince à dénuder adaptée, sans endommager le cuivre. La phase issue du tableau se connecte à la borne L de l’interrupteur. Les fils marron et noir du moteur se raccordent respectivement aux bornes correspondant à la montée (L1) et à la descente (L3).
Le neutre du tableau doit être raccordé directement au fil bleu du moteur, tandis que la terre jaune/vert est connectée à la borne de terre. Serrer fermement chaque connexion pour éviter tout desserrage et isoler les points de jonction avec du ruban adhésif isolant haute qualité pour prévenir les courts-circuits.
La norme NF C 15-100 impose que chaque volet roulant soit alimenté par un circuit dédié protégé par un disjoncteur 16 A pour les câbles 1,5 mm². Ce disjoncteur doit être indépendant et muni d’une protection différentielle 30 mA pour assurer la sécurité électrique.
Tests fonctionnels et vérifications après branchement
Après avoir remis sous tension, il est important de tester les commandes manuelles de montée et descente. Le volet doit s’ouvrir et se fermer sans à-coups, et s’arrêter immédiatement à la pression sur le bouton central. Un fonctionnement inverse indique un mauvais branchement des fils de commande.
Tester plusieurs cycles garantit que les fins de course sont bien réglées. Observer aussi la température du moteur et la présence éventuelle d’odeurs suspectes qui pourraient signaler un défaut. En cas d’anomalie, couper immédiatement l’alimentation et vérifier le câblage avant de poursuivre.
Dispositifs complémentaires et options avancées pour la domotique
Il est possible d’améliorer l’installation en ajoutant des interrupteurs programmables, temporisés ou à détection automatique qui ouvrent ou ferment le volet en fonction de la luminosité ou d’horaires prédéfinis.
Pour une commande depuis plusieurs points, l’installation d’un télérupteur est nécessaire. Il commande les impulsions électriques envoyées aux moteurs via des interrupteurs bipolaires instables. Cette configuration s'adapte aux grandes installations et apporte un confort d’usage accru.
Normes de sécurité électrique et conseils pour garantir un branchement conforme
Toute intervention impose la coupure complète du circuit avant manipulation, testée avec un testeur de tension. Le respect de la norme NF C 15-100 garantit la conformité et évite les risques d’incidents domestiques. Un circuit dédié avec disjoncteur en 16 A et différentiel 30 mA est exigé pour la protection.
Le raccordement à la terre doit être rigoureux, sauf pour moteurs à double isolation livrés avec seulement phase et neutre. La fixation de l’interrupteur doit se situer entre 90 cm et 1,80 m du sol pour une accessibilité conforme selon la réglementation.
Si des travaux plus larges sur le tableau électrique sont nécessaires, il est recommandé de se référer à des guides spécialisés, par exemple pour changer un tableau électrique ou changer un disjoncteur, afin d’assurer une installation sécurisée et adaptée aux besoins actuels.
Toute manipulation doit se faire avec prudence et rigueur. En cas d’inexpérience, l’appel à un professionnel garantit un travail sans risque et conforme.
Quels fils connecter sur un interrupteur de volet roulant ?
La connexion se fait avec la phase (marron ou rouge) sur L, le neutre (bleu) vers le moteur, deux fils pour montée/descente (marron et noir) vers L1 et L3, et la terre (jaune/vert) vers la borne de terre.
Peut-on installer un interrupteur sans couper le courant ?
Non, il est impératif de couper l'alimentation électrique au disjoncteur avant toute intervention pour garantir la sécurité.
Quel calibre de disjoncteur est nécessaire pour le circuit volet roulant ?
Un disjoncteur de 16 A pour un câble de 1,5 mm² est la norme minimum, avec protection différentielle 30 mA.
Comment savoir si l'interrupteur est mal branché ?
Si le volet s’ouvre à la place de se fermer ou fonctionne par à-coups, cela indique un inversé de fils au niveau de l’interrupteur.
Quand faire appel à un électricien ?
En cas de doute sur les connexions, sur l’état de l’installation électrique ou pour des systèmes complexes comme les commandes multipoints, il est recommandé de consulter un professionnel.
